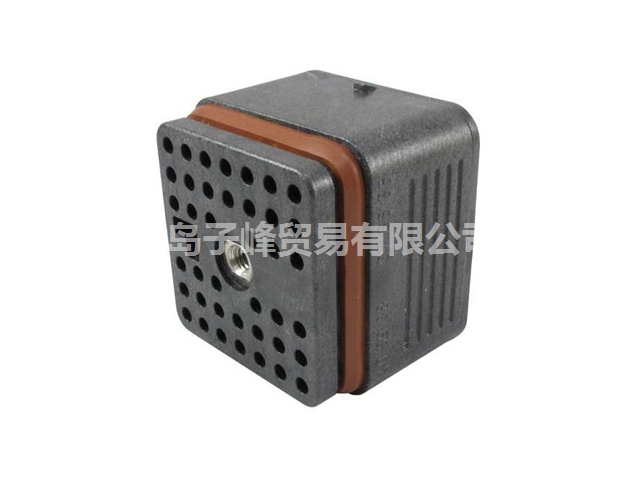

AEC16-40SA

产品类型特性

连接器形状 : 矩形

连接器系统 : 线到线

连接器和壳体类型 : 母端子护套

可密封 : 是

连接器和端子端接到 : 电线和电缆

主要锁定特性 : 外壳集成

混合型连接器 : 否

结构特性

位数 : 40

行数 : 7

空白孔位 : 0

电气特征

工作电压 (VAC): 250

工作电压 (VDC): 250

标称电压架构 (V): 12, 24

主体特性

出线角度 : 180°

主要产品颜色 : 黑色

连接器和键控代码 : A

接触件特性

端子类型 : 插座

端子大小 : 尺寸 16

接合插针直径 : 1.59 mm [ .063 in ]

端子额定电流（最大值） (A): 13

机械附件

接合对准 : 带有

接合对准类型 : 键控

应力消除 : 按附件添加

连接器安装类型 : 电缆安装（自由悬挂）

端子位置保证 : 否

壳体特性

外壳材料 : PEI（聚醚酰亚胺）

中心线（间距） : 5.41 mm [ .213 in ]

尺寸

兼容的绝缘直径范围 : 2.54 – 3.4 mm [ .1 – .134 in ]

行间距 : 5.41 mm [ .213 in ]

产品长度 : 36.58 mm [ 1.44 in ]

产品宽度 : 46.43 mm [ 1.828 in ]

连接器高度 : 45.16 mm [ 1.778 in ]

使用环境

工作温度（最大值） : 125 °C [ 257 °F ]

工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

电路应用 : 电源和信号

行业标准

UL 阻燃性等级 : UL 94HB

机构/标准 : SAE J2030

保护等级 : 未经测试

包装特性

封装方法 : Box

封装数量 : 100

其他

能够保证连接器位置 : 否

可维修 : 是
