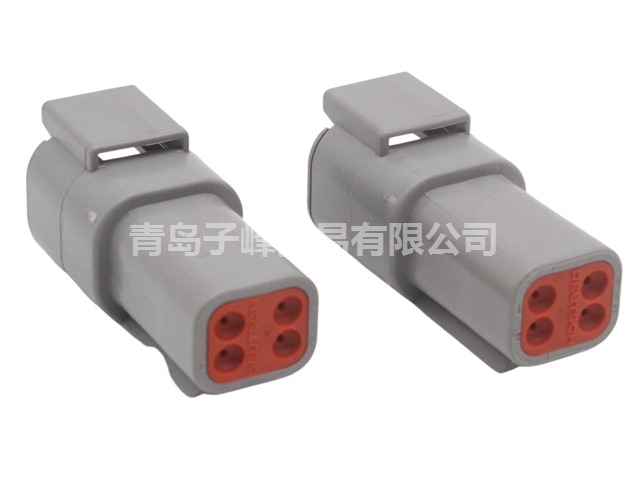

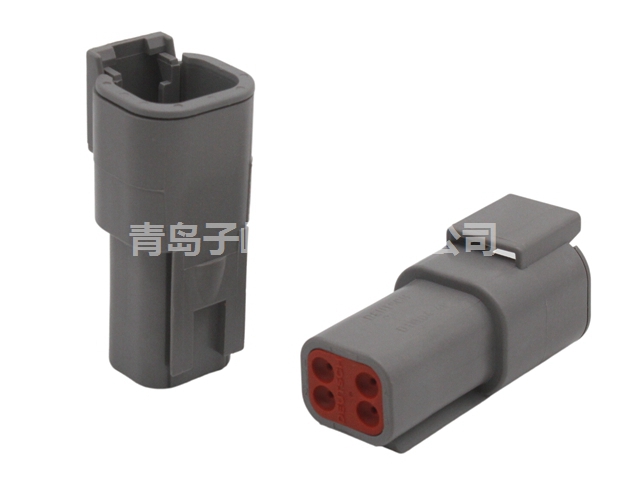

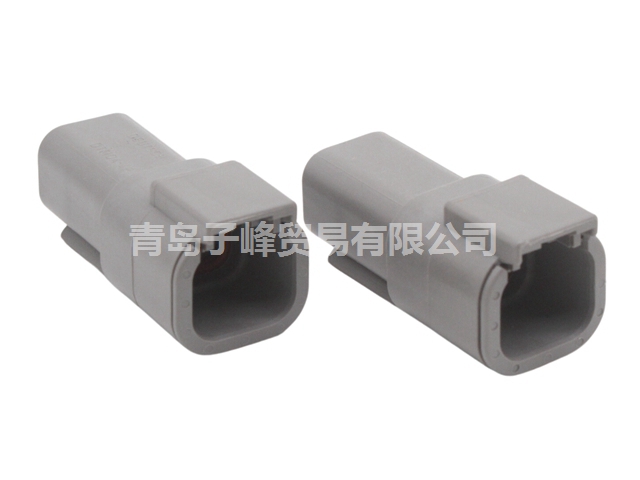

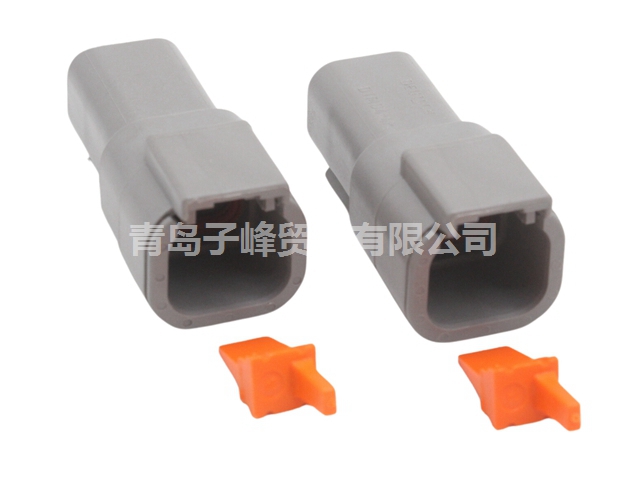

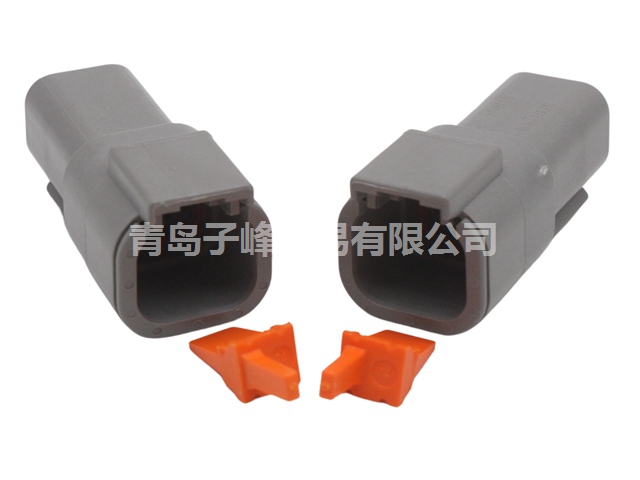

DTM04-4P

产品类型特性
连接器形状 : 矩形
连接器和壳体类型 : 公端子护套
连接器系统 : 线到线
可密封 : 是
混合型连接器 : 否
主要锁定特性 : 外壳集成
连接器和端子端接到 : 电线和电缆

结构特性
位数 : 4
行数 : 2
空白孔位 : 0

电气特征
工作电压 (VAC): 250
工作电压 (VDC): 250
标称电压架构 (V): 12, 24, 48

主体特性
出线角度 : 180°
主要产品颜色 : 灰色, 灰色

接触件特性
端子类型 : 插针
端子大小 : 尺寸 20
接合插针直径 : 1.02 mm [ .04 in ]
端子额定电流（最大值） (A): 7.5

机械附件
接合对准 : 带有
接合对准类型 : 极化, 极化
应力消除 : 按附件添加
连接器安装类型 : 电缆安装（自由悬挂）
端子位置保证 : 是

壳体特性
外壳材料 : PA GF
中心线（间距） : 4.19 mm [ .165 in ]

尺寸
适用的电线绝缘层直径范围 : 1.35 – 3.05 mm [ .053 – .12 in ]
行间距 : 7.11 mm [ .28 in ]
产品长度 : 43.69 mm [ 1.72 in ]
产品宽度 : 19.2 mm [ .756 in ]
连接器高度 : 19.61 mm [ .772 in ]

使用环境
工作温度（最大值） : 125 °C [ 257 °F ]
工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用
电路应用 : 电源和信号

行业标准
UL 阻燃性等级 : 按照 UL-94 标准进行的 20 mm 火焰测试
机构/标准 : SAE J2030
保护等级 : IP68, IP6K9K

包装特性
封装方法 : Box
封装数量 : 800

其他
能够保证连接器位置 : 否
可维修 : 是
