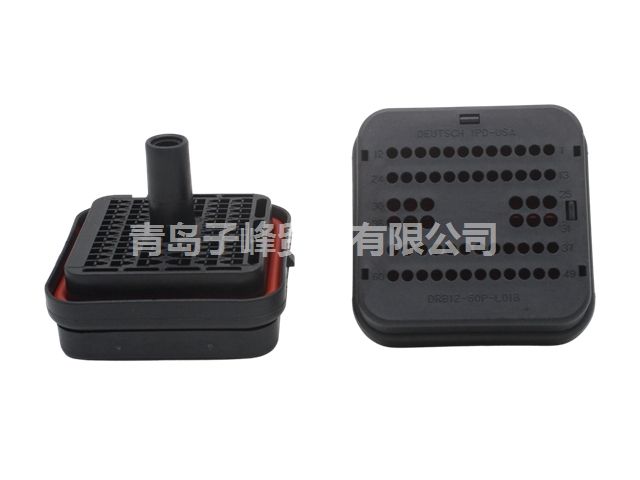

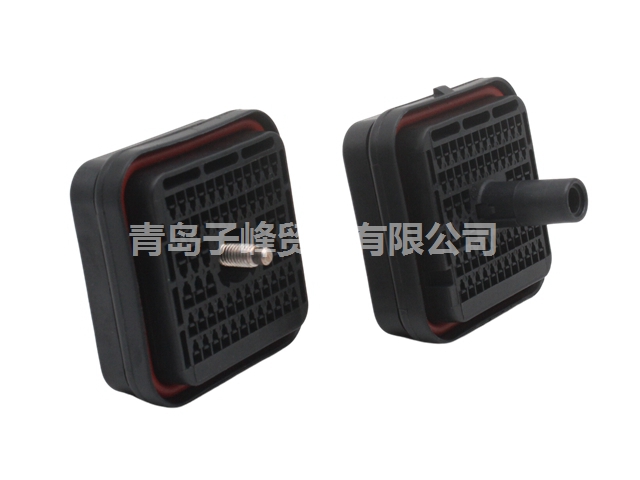

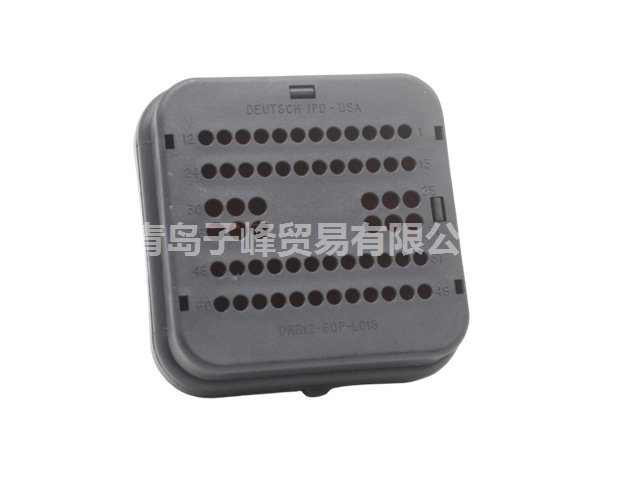

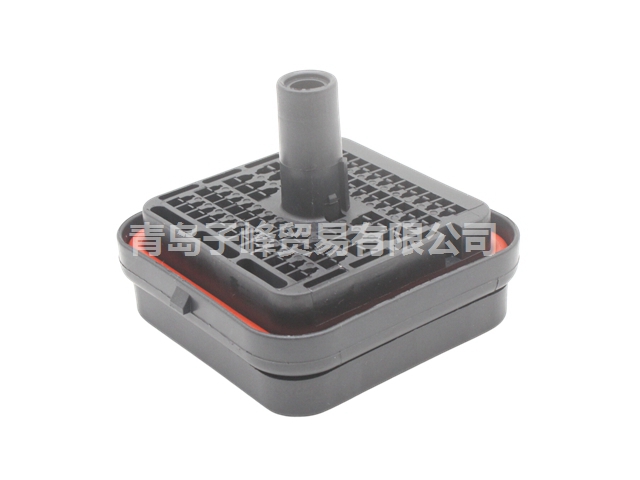

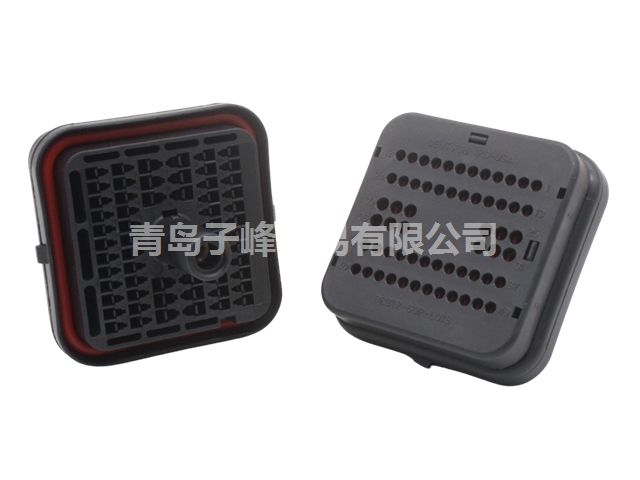

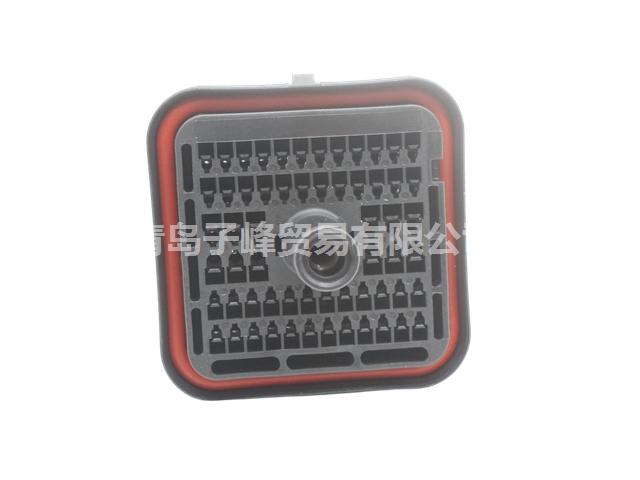

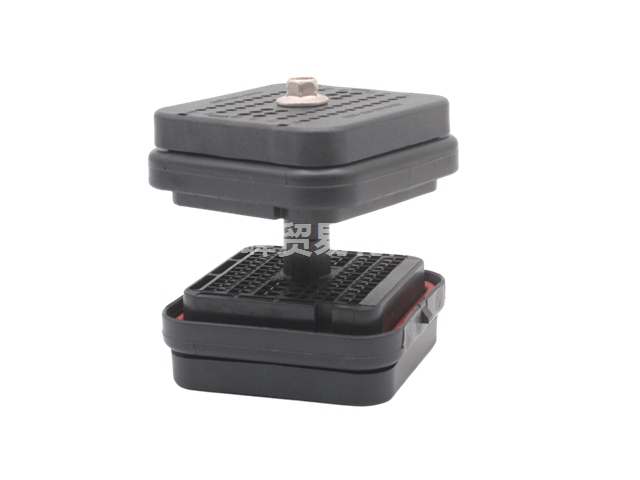

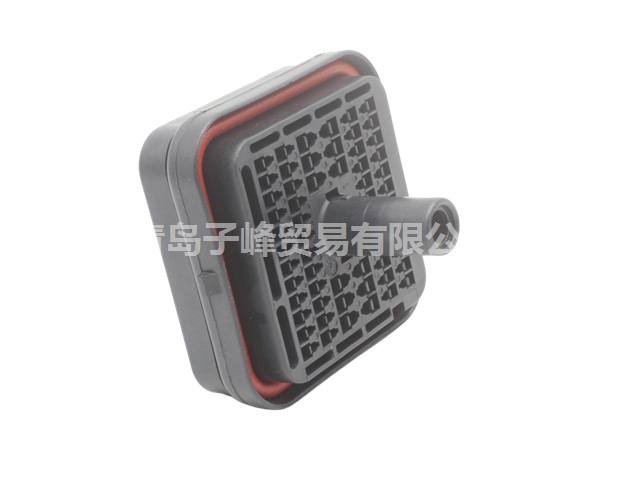

DRB12-60PAE-L018

产品中心 > 德驰/DEUTSCH > DRB12-60PAE-L018

DRB12-60PAE-L018

产品类型特性
连接器形状 : 矩形
连接器和壳体类型 : 公端子护套
连接器系统 : 线到线
可密封 : 是
混合型连接器 : 是
主要锁定特性 : 外壳集成
连接器和端子端接到 : 电线和电缆

结构特性
连接器密封件代码 : E 密封件
连接器修改 : 有线路由器
位数 : 60
行数 : 5
空白孔位 : 0

电气特征
工作电压 (VAC): 250
工作电压 (VDC): 250
标称电压架构 (V): 12, 24, 48

主体特性
出线角度 : 180°
主要产品颜色 : 黑色
连接器和键控代码 : A

接触件特性
端子类型 : 插针
端子大小 : 尺寸 16, 尺寸 20
接合插针直径 (mm): 1.02, 1.59
接合插针直径 (in): .04, .063
端子额定电流(最大值) (A): 7.5, 13

机械附件
接合对准 : 带有
接合对准类型 : 键控
应力消除 : 带有
连接器安装类型 : 面板安装
端子位置保证 : 是

壳体特性
外壳材料 : PA GF
中心线(间距) (mm): 3.81, 4.45
中心线(间距) (in): .15, .175

尺寸
适用的电线绝缘层直径范围 (mm): 1.02 – 2.41, 1.35 – 3.05
适用的电线绝缘层直径范围 (in): .04 – .095, .053 – .12
行间距 (mm): 6.99, 7.62
行间距 (in): .275, .3
产品长度 : 52.76 mm [ 2.077 in ]
产品宽度 : 66.19 mm [ 2.606 in ]
连接器高度 : 66.19 mm [ 2.606 in ]

使用环境
工作温度(最大值) : 125 °C [ 257 °F ]
工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用
电路应用 : 电源和信号

行业标准
机构/标准 : SAE J2030
保护等级 : IP68, IP6K9K

包装特性
封装方法 : Box
封装数量 : 36

其他
能够保证连接器位置 : 否
可维修 : 是
